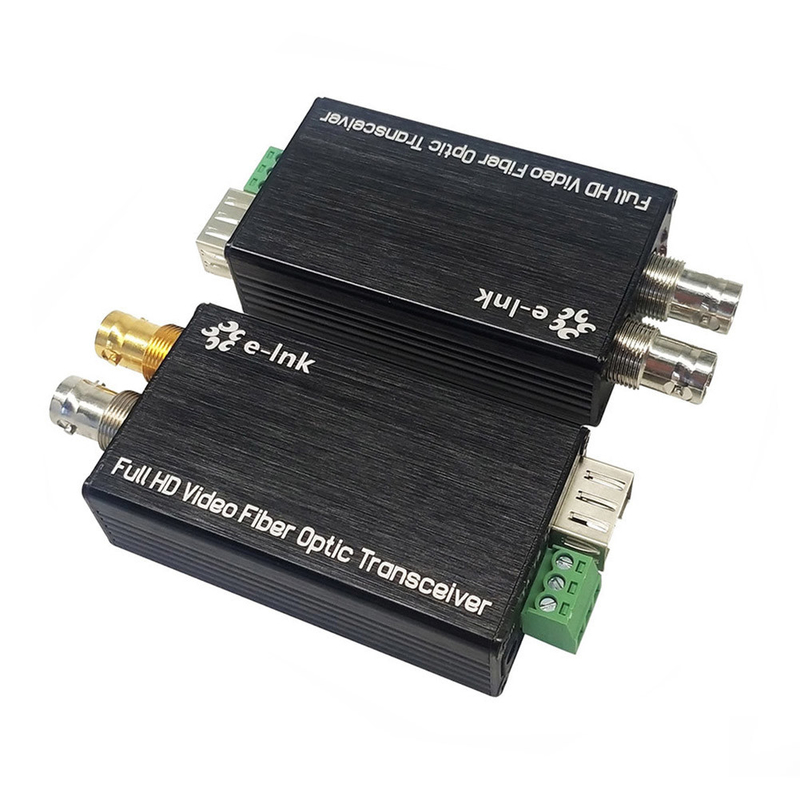

Mini-convertidor de fibra óptica SDI com capacidade de transmissão de longa distância até 80 km

Mini-conversor de fibra óptica SDI com capacidade de transmissão de longa distância até 80 km

Conversor de fibra SDIVantagens:

Cada canal inclui um áudio integrado de 8 canais;

- Equalização automática de cabos, utilizada para todas as taxas inferiores a 3,2 Gb/s (Belden 1694A);

¢ Recolocação automática 270Mbit/s - 1,48Gbit/s - 3Gbit/s

¢ Directamente compatível com sistemas de câmaras HD-SDI

Capacidade de transmissão de longa distância até 80 km

¢ Troca a quente e enchufe a quente;

- Tratar de todos os padrões patológicos, transmissão de nível de transmissão totalmente digital sem compressão;

Indicação de estado LED para monitorizar as condições de trabalho;

- Super óptica gama dinâmica e livre de ajuste;

‡ comprimentos de onda CWDM de 1470~1610 nm opcionais;

- uma gama de temperaturas ultra-ampla (-20°C a +70°C), adaptável a vários ambientes;

Resumo

LNK-M3G-1V Series Mini-type 3G/HD-SDI Fiber Converter suporta 1 canal 3G/HD-SDI Vídeo (áudio

incorporado) & Tally ou Reverse sinal RS485 transmitido através de cabo de fibra óptica, e monitorar o sinal

E-link 3G/HD-SDI Video over Fiber Converters inclui um

um transmissor e um receptor para sinal 3G/HD-SDI 1080P.

¢ Gravação de filmes de animais

Eventos transmitidos ao vivo através de fibra

Redes de vigilância de alto desempenho (sem erros) no Exército ou na segurança;

¢ Grande sistema de parede de vídeo

Sistema inteligente de controlo do tráfego

Sistema de segurança

- Monitorização industrial (Electricidade, Química, Aço, Petróleo, Ferrovias etc.)

¢ Monitorização militar (Armazém, fronteira, guardas, etc.)

Estádio (para vídeo HD LIVE, transmissão de áudio)

Dimensões

Requisitos de energia

• DC 5~12V/1A
• Fusão de alimentação inferior a 100 mV
• A unidade de alimentação selecionada deve ser adequada ao ambiente.

Interface e visão geral do LED

Instruções de instalação

1.Antes de instalar

Verifique o produto, após a sua recepção, para verificar quaisquer danos visíveis que possam ter sido causados durante o transporte.

(a)Conteúdo da embalagem:

Transmissor de fibra SDI x 1

Receptor de fibra SDI x 1

Adaptador de alimentação x 2

Manual do utilizador x 1

(2) Leia atentamente o manual do utilizador antes de instalar o produto.

(3) Leia atentamente as instruções de segurança

(4) Não abra o dispositivo;

(5) Observe o adesivo nos dispositivos, T é o transmissor, R é o receptor.

2.Procedimento de instalação

(1) Conecte o transmissor óptico e a câmara ou outro dispositivo de saída.

Então, liga o dispositivo de alimentação.

(2) Conecte o receptor óptico e o monitor e conecte-o à fibra.

3.TALLY ou RS485 invertidoConexão:

Transmissor TALLY ou RS485 Conexão de saída de sinal: (pode conduzir o indicador LED diretamente)

Receptor TALLY ou RS485 Conexão de entrada de sinal: (o tipo de carga LED é adequado para a unidade OC LED - driver)

Instruções de responsabilidade

• O cliente assumirá a responsabilidade pela perda se a devolução/substituição for danificada durante o transporte.
• Por favor, contacte-nos diretamente se os dispositivos forem danificados durante o transporte do nosso lado.
• Não seremos responsáveis pelos danos se os dispositivos forem danificados com a própria fonte de alimentação do cliente.
• Por favor, use a fonte de alimentação estritamente de acordo com o manual do utilizador.
• O manual do utilizador não pode ser impresso pessoalmente ou distribuído através da Internet sem a nossa autorização.
• Não seremos responsáveis por quem alterar o manual ou acrescentar algumas funcionalidades ao nosso produto.
• Isto pode causar danos a outros dispositivos externos.
• Vamos reparar/substituir os dispositivos defeituosos que ainda estão sob garantia.
• Por favor recicla a embalagem do dispositivo, lá só temos uma terra.

Índices técnicos

O pacote inclui

O pacote inclui

Transmissor SDI x 1

Receptor SDI x 1

Modulo SFP x 2

Manual do utilizador

Por favor, verifique se todos os itens estão incluídos na caixa.
